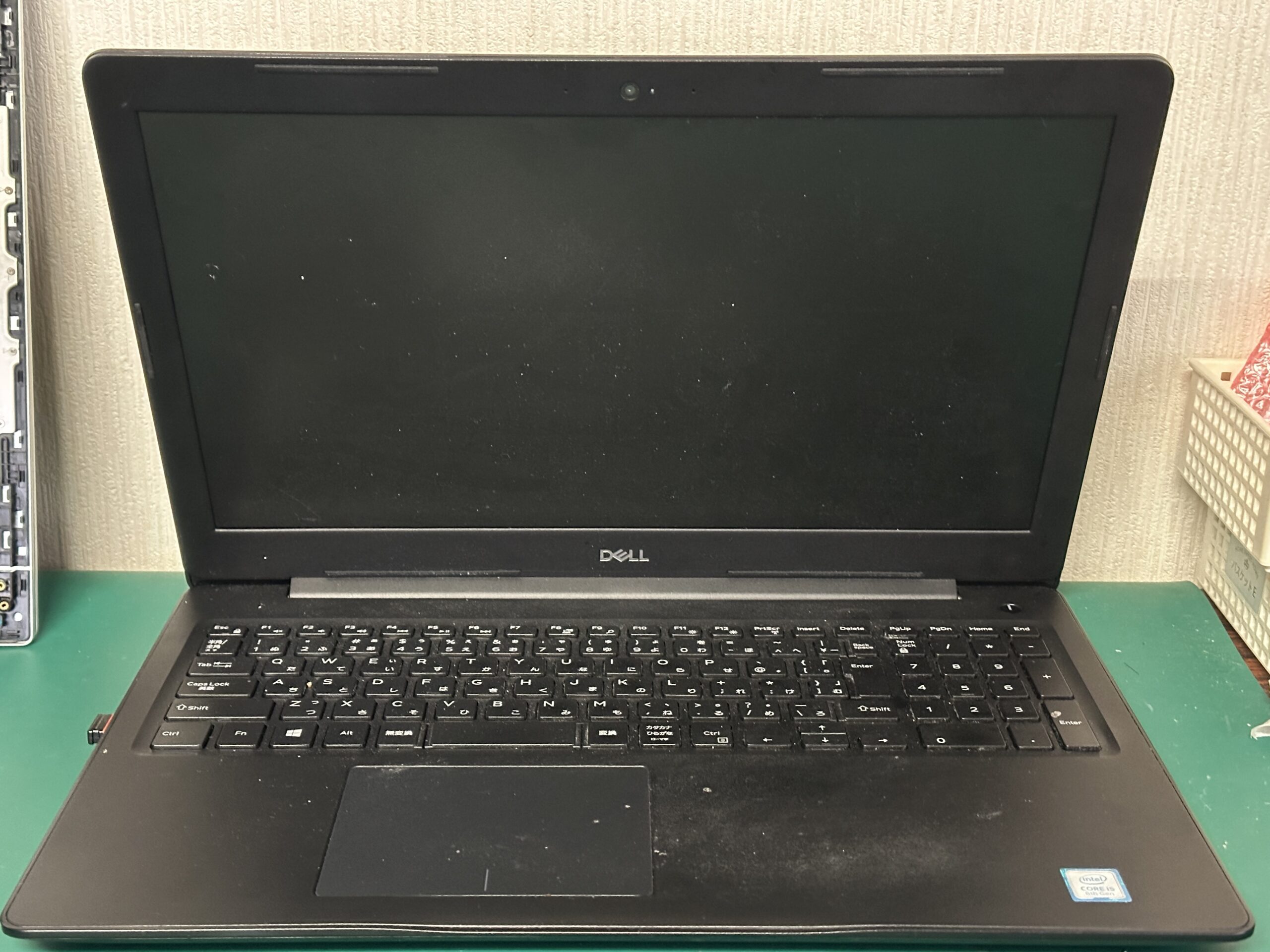

南区のお客様から持ち込みで、DELL Latitude 3590の修理品をお預かりしました。
ACアダプタを繋げたままパソコンを落としてしまい、ACアダプタも折れて故障、電源ジャックは中央の芯がなくなってしまっておりました。
芯は電気のプラスとマイナスが接触しないようにする絶縁カバーの役目も兼ねているので、これがなくなった状態でACアダプタを挿すとショートしてマザーボードが壊れる可能性があります。
なので今回はACアダプタの交換と電源ジャックの交換修理となりました。
南区のパソコン修理については、こちらの南区のパソコン修理ページもご覧ください。
札幌市の総合修理案内はトップページにまとめています。
Latitude 3590の修理の様子

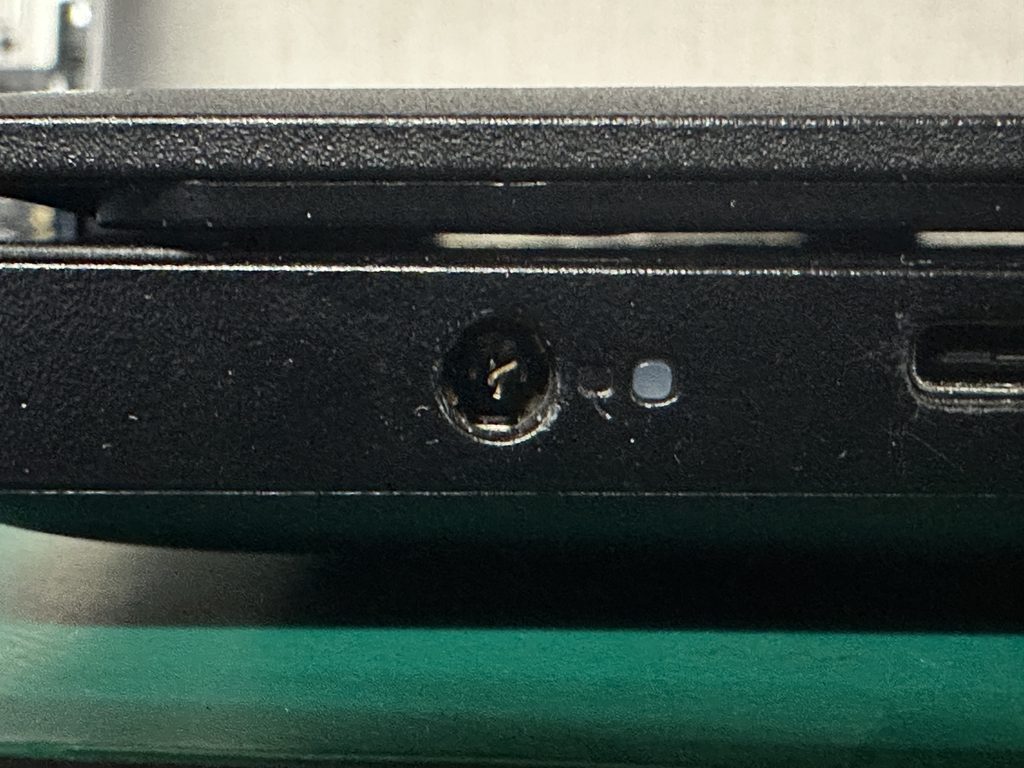

こちらが芯の取れてしまった電源ジャックです。見えている金属同士が接触してしまっています。これは危険な状態です。

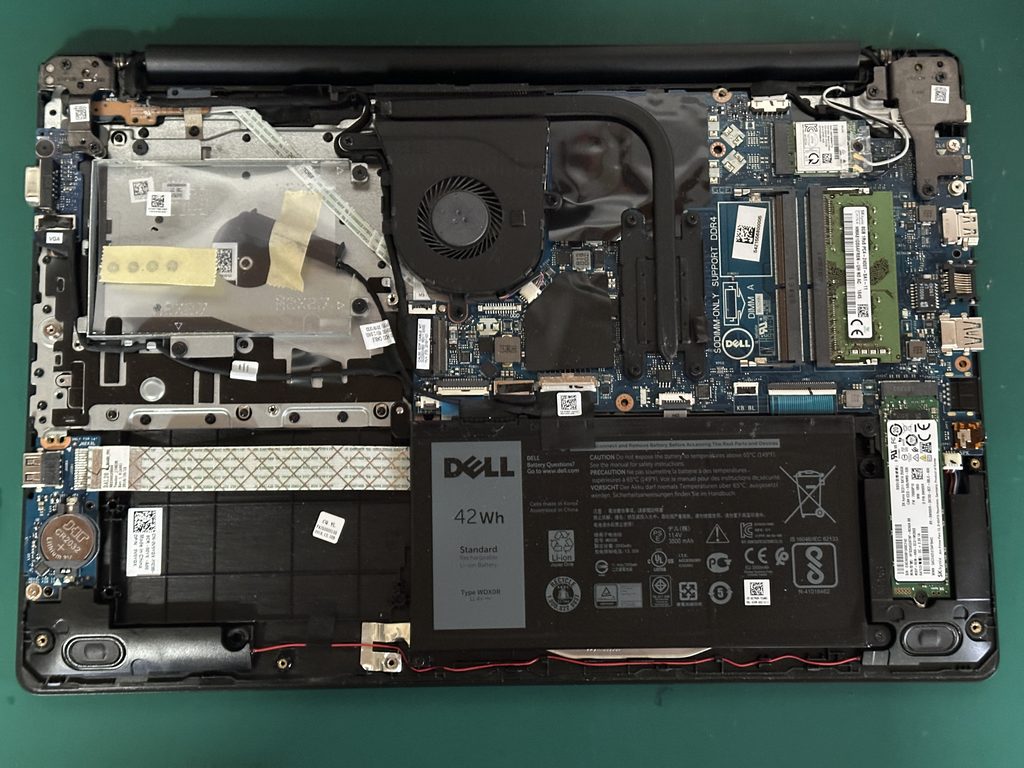

早速、電源ジャックを交換するために分解していきます。

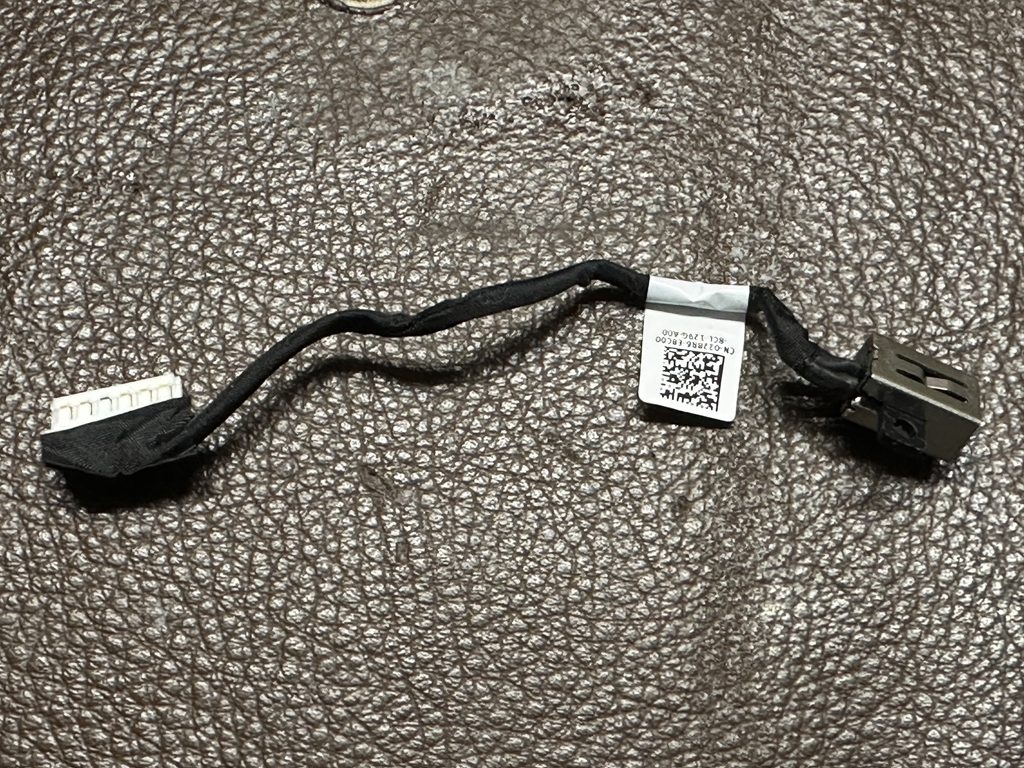

電源ジャックを取り外しました。ここからハンダゴテを使って電源ジャックだけ交換します。

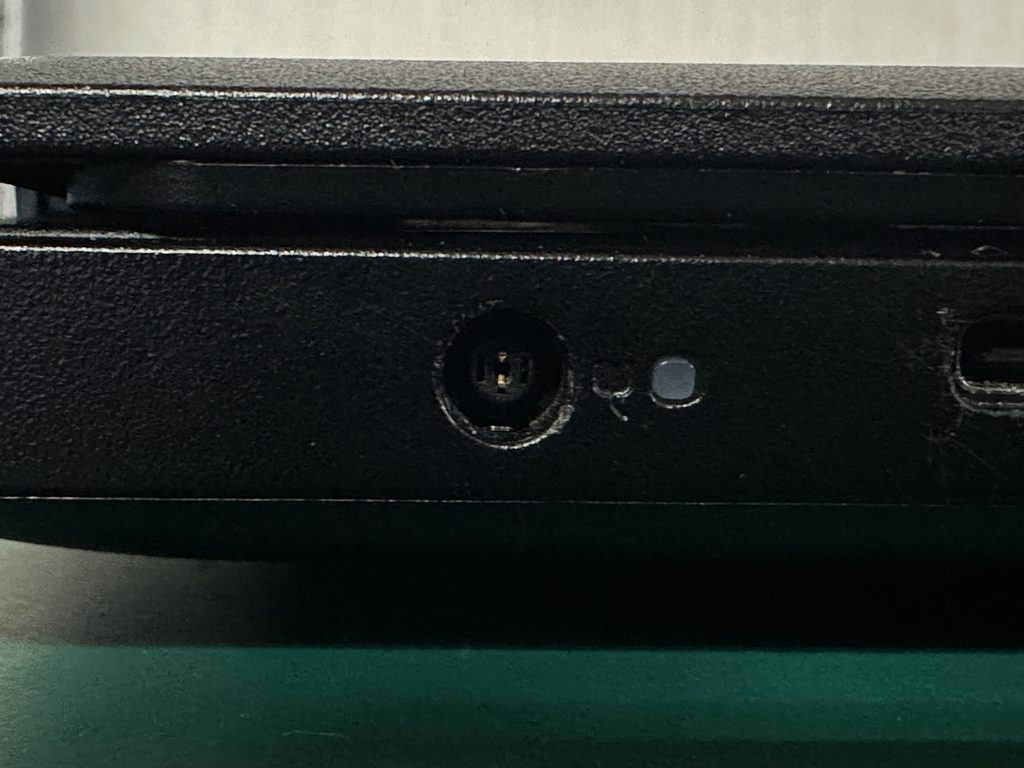

交換が完了したら組み上げます。1枚目の画像と明確に違うのが分かるでしょうか。これが正常な状態です。

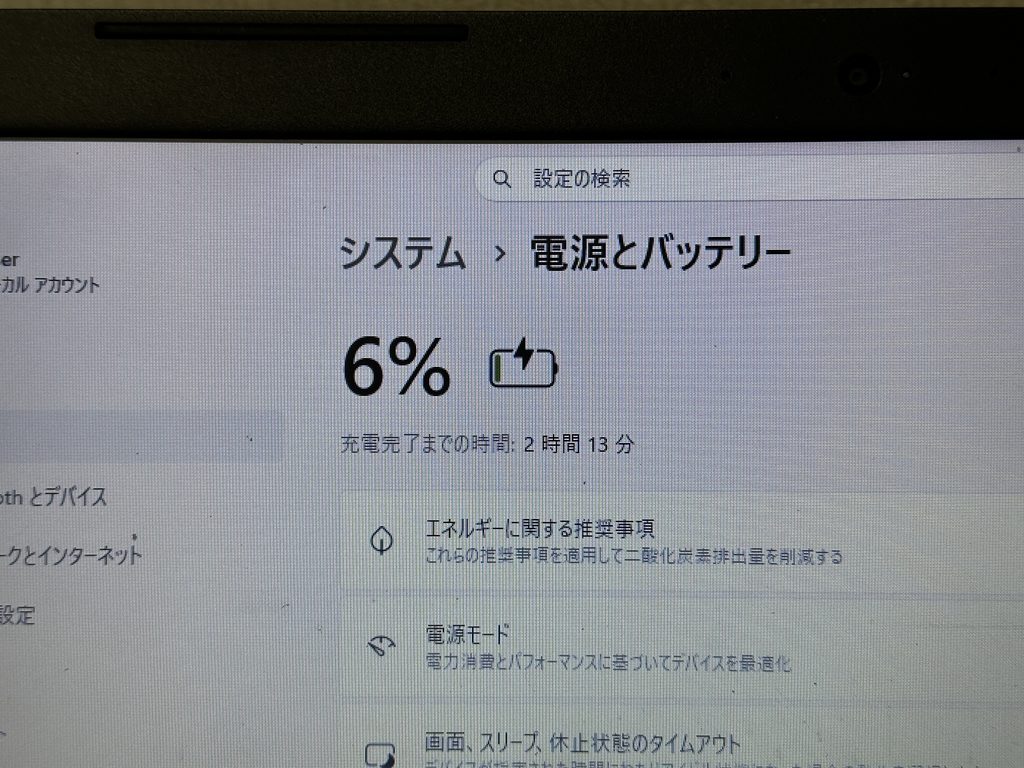

充電も正常に出来る事を確認できたので、これで修理完了です。
電源ジャック交換料金の目安
■基本料金（作業工賃含む）
9,800円～15,800円
※機種によりDCジャックが
基板直付け（ハンダ付けタイプ）
ケーブル式（コネクタ交換タイプ）
の2種類があり、難易度によって工賃が変わります。
■電源ジャック代
1,000円〜4,500円前後
※メーカー純正／社外品、ケーブル一体式、基板直付けなどで価格が変わります。
※一部機種（富士通 LIFEBOOK・NEC・VAIO など）は構造上ジャック単体入手不可のため、
ハーネス一式交換になる場合があります。
■修理期間
部品在庫あり：最短 当日〜1日
取り寄せ：3〜10日前後
■症状例（電源ジャック故障の代表例）
角度を変えないと充電されない
ACアダプタを挿しても反応しない
充電が断続的になる
ジャック部分がグラグラする
「AC接続 → 充電 → 切断」を繰り返す
挿入口が奥まで入らない
これらの症状は 多くがDCジャック交換で改善します。
■診断料
無料
⚠ 注意事項
DCジャックが基板に直接ハンダ付けされている機種では、
基板側のランド剥離・パターン損傷 が起きている場合があります。
その場合は 追加の基板補修 が必要になることがあります。振動・落下・強い負荷が加わっている場合、
DCジャックだけでなく 周辺の電源回路（MOSFET・レギュレータ） に
ダメージが及んでいることがあります。一部のモデルは トップカバーを外さないと交換できない構造 のため、
分解工数が多く工賃が上がる場合があります。正確な費用は、型番・ジャック形状・現在の症状 を確認後に
無料でお見積りいたします。
電源ジャック交換修理について詳しくは電源ジャック交換のページをご覧ください。
電源が入らない症状については、電源が入らない場合の修理のページもご覧ください。
まとめ
電源ジャック交換は比較的短時間で終わる修理です。
またDELLの電源ジャックは複数在庫していますので、最短即日修理も可能です。お急ぎの場合でも対応できる可能性がありますので、是非ご相談ください。
