Inspiron 3501 電源ジャック交換 | 充電されない | 角度によって通電する

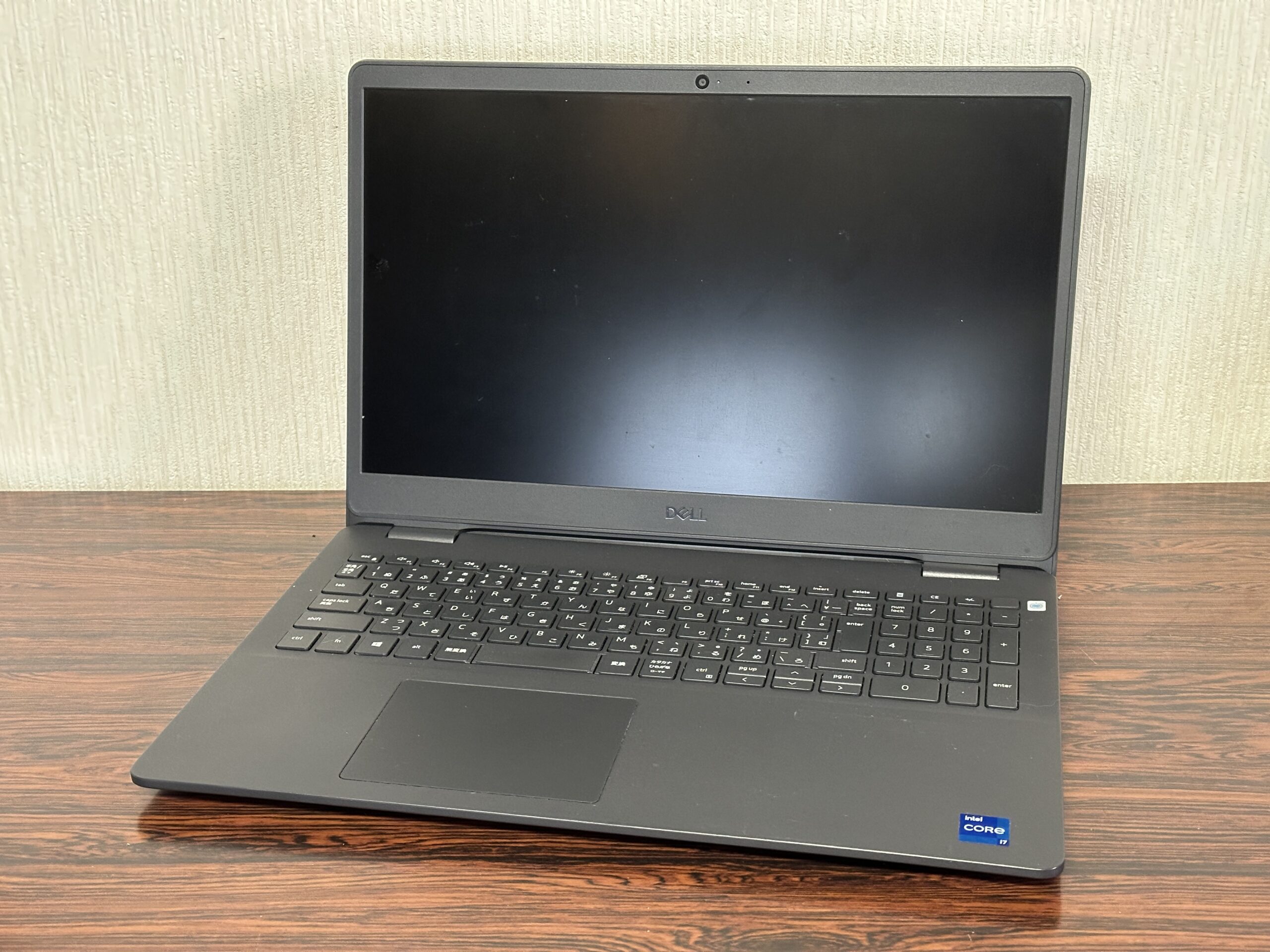

札幌市北区麻生のお客様から持ち込みで、DELL Inspiron 15 3501の修理品をお預かりしました。

症状は、ACアダプタを繋げても通電せず、充電ランプも点灯しないのですが、角度によって通電するというものです。

電源ジャックの交換修理となりましたが、今回のご依頼は部品の在庫もあったので、約1時間で修理完了し、データはそのまま・動作確認まで実施いたしました。

北区のパソコン修理については、こちらの北区のパソコン修理ページもご覧ください。

診断と故障箇所の特定

ACアダプタをパソコンに対してまっすぐ入れると、全く通電せず無反応です。

これだけだとパソコンの重要なパーツ（マザーボードなど）の故障を疑う状態ですが、挿した状態でケーブルを上に引っ張るように持ち上げるなど、角度を変えると通電することがあります。

この場合はACアダプタの差込口である、電源ジャック自体の問題の可能性が高くなります。

ACアダプタ側の問題で、端子付近の内部で断線しているということもありますが、今回は電源ジャック側の問題でした。

パソコンを分解して、電源ジャック部分を取り外します。

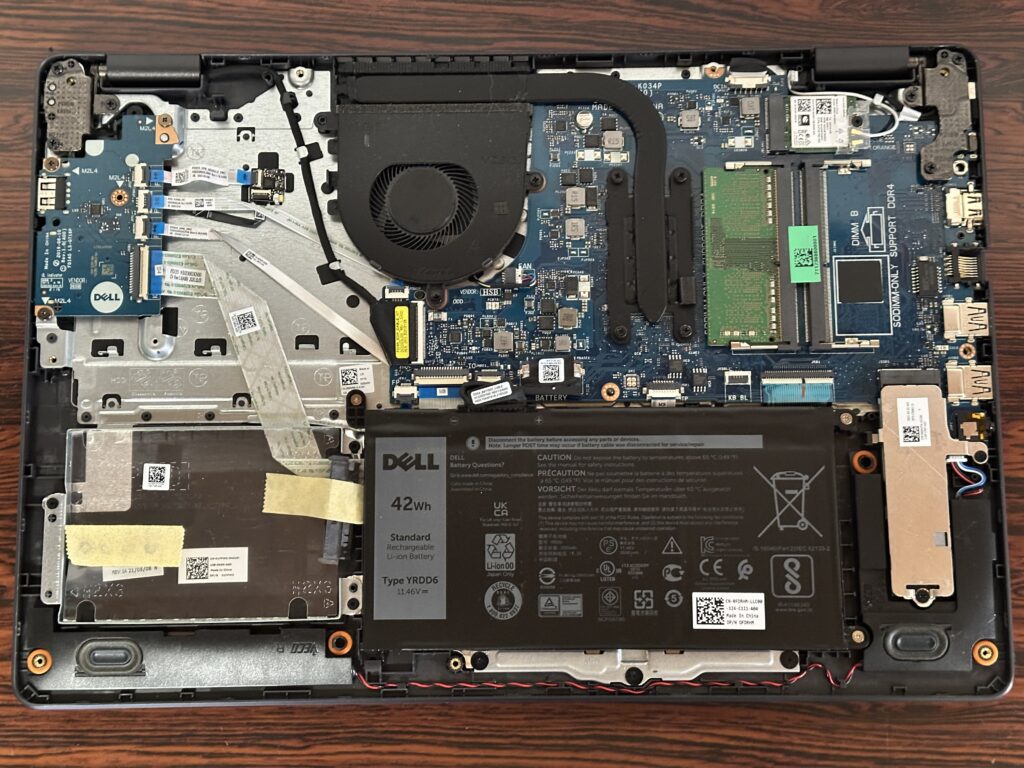

その為に、まずはパソコン裏のネジを全ては外し、バックカバーを取り外します。

目的の電源ジャックは右上の角付近にあります。

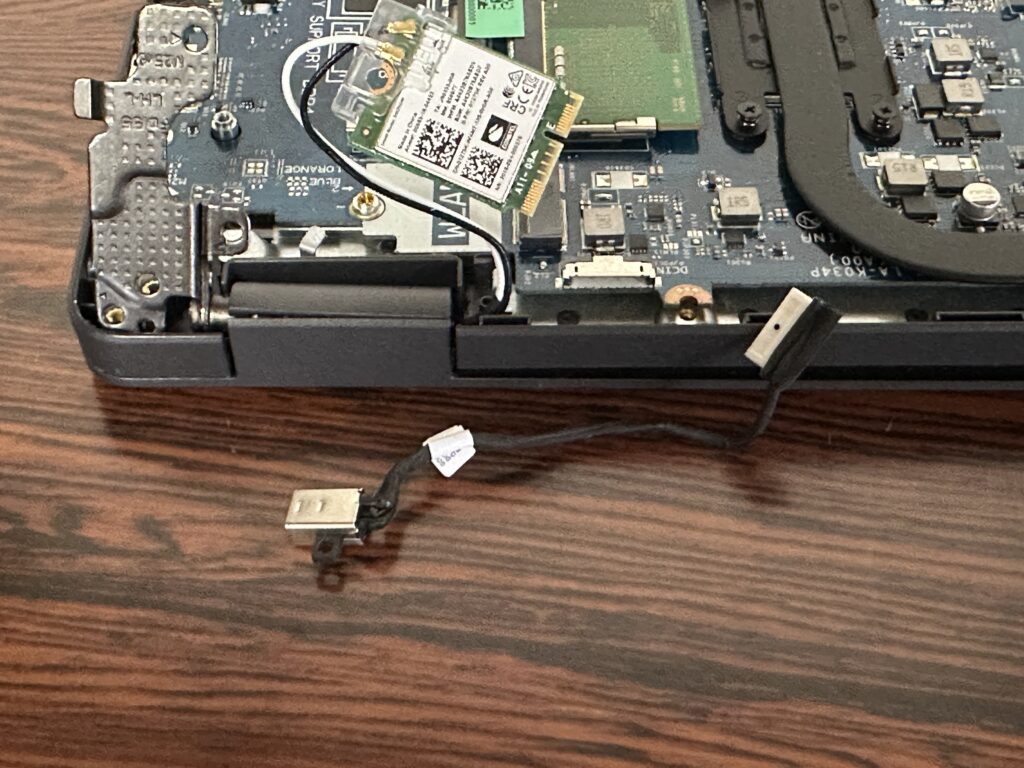

ヒンジと無線LAN子機に隠されているので、これらを取り外して電源ジャックを取り出します。

実際に交換するのは、赤で囲った部分です。ケーブルはそのまま使います。

交換した結果、無事にすんなり通電するようになりました。

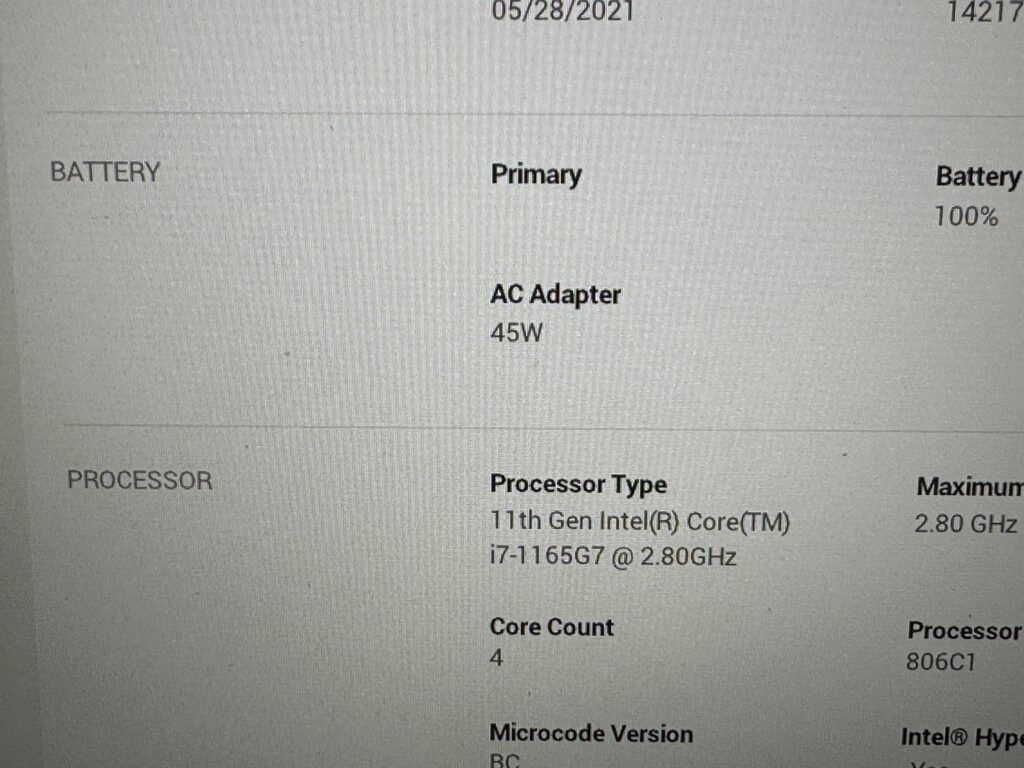

中央のAC Adapter 45Wとあるように、45WのACアダプタを認識しています。

電源ジャック交換作業代12800円

電源ジャック代1500円

消費税1430円

合計、15730円

9,800円～15,800円

※機種によりDCジャックが

1,000円〜4,500円前後
※メーカー純正／社外品、ケーブル一体式、基板直付けなどで価格が変わります。
※一部機種（富士通 LIFEBOOK・NEC・VAIO など）は構造上ジャック単体入手不可のため、
　ハーネス一式交換になる場合があります。

これらの症状は 多くがDCジャック交換で改善します。

無料

DCジャックが基板に直接ハンダ付けされている機種では、
　基板側のランド剥離・パターン損傷 が起きている場合があります。
　その場合は 追加の基板補修 が必要になることがあります。
振動・落下・強い負荷が加わっている場合、
　DCジャックだけでなく 周辺の電源回路（MOSFET・レギュレータ） に
　ダメージが及んでいることがあります。
一部のモデルは トップカバーを外さないと交換できない構造 のため、
　分解工数が多く工賃が上がる場合があります。
正確な費用は、型番・ジャック形状・現在の症状 を確認後に
　無料でお見積りいたします。
